Gagal Reset Manual Printer Epson Stylus T11 tanpa Software

Gagal Reset Printer Epson Stylus T11 Blinking Lampu Kedap Kedip Secara Manual Tanpa Software - GNU/Linux Ubuntu

Saya punya printer yang lumayan jadul, Epson Stylus T11. Kalau sudah waktunya reset, dulu saya me-reset-nya dengan menggunakan software yang jelas jauh lebih mudah. Dan berhubung software tersebut gak bisa berjalan di atas GNU/Linux, kali ini saya mencoba melakukan reset manual tanpa software.

Oleh pembuatnya, jumlah pencetakan yang dilakukan printer dibatasi sampai jumlah tertentu. Pembatasan tersebut diatur di dalam chip EEPROM yang ada di mainboard printer tersebut. Akan tetapi pada printer-printer yang sudah dimodifikasi, pembatasan ini terasa mengganggu. Printer akan mogok kerja dan lampu resume berkedip-kedip (blink). Di sinilah reset dilakukan. Pada kasus-kasus ringan, biasanya sekedar pencet-pencet tombol resume, printer akan kembali bekerja. Namun bila sudah mencapai batasnya ya perlu menggunakan software resetter.

Namun kurang beruntung bagi para linuxer karena software resetter biasanya gak ada yang bisa berjalan di atas GNU/Linux. Semoga nanti bakal bermunculan yang bisa. Dan untuk mengatasi ini, saya lakukan reset secara manual.

Saya sendiri TIDAK menyarankan metode ini, karena saya sendiri GAGAL melakukannya. Dan memang sejak awal saya sudah siap dengan resikonya misalnya gagal. Walaupun begitu gak ada salahnya bila saya berbagi pengalaman di sini. Siapa tahu dicoba orang lain berhasil. Jika ingin mencoba, lakukanlah dengan penuh pertimbangan dan siap dengan resikonya.

Pertama-tama buka casing dulu. Lepaskan dua baut di bagian belakang.

Cara membuka membongkar casing printer Epson Stylus T11

Melepas baut belakang

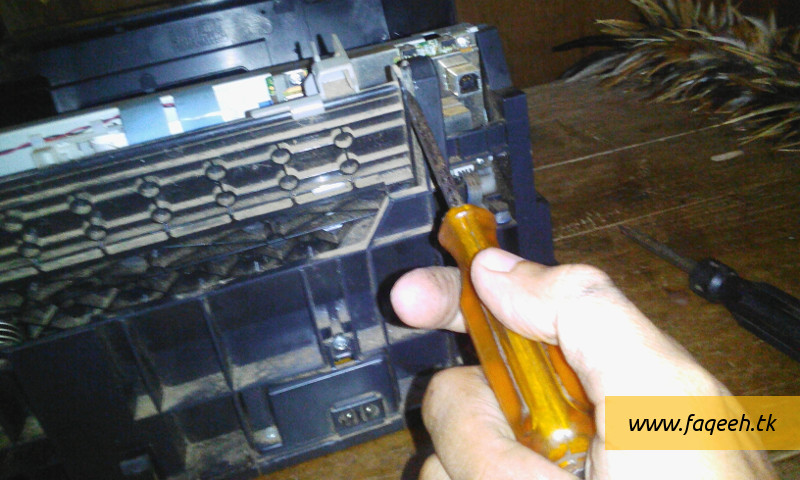

Lalu gunakan obeng minus untuk mencongkel pengait casing printer secara hati-hati. Lakukan pada kedua sisi samping printer untuk membuka pengait tersebut. Lihat tanda panah merah pada gambar di bawah ini.

Mencongkel pengait untuk membuka casing

Di bagian belakang casing, terdapat pengait yang jelas terlihat. Tekan untuk membukanya.

Pengait belakang

Setelah semua pengait terbuka, angkat casing. Pada bagian belakang mungkin akan ada yang menyangkut sandaran kertas sehingga agak menyulitkan. Renggangkan body casing ke belakang supaya tidak tersangkut dan casing dapat dilepas. Berikut tampilan printer yang sudah dilepas casingnya tampak belakang. Perhatikan "lingkaran" merah, di situlah letak mainboard tempat chip yang akan di-reset.

Bagian mainboard terlihat setelah casing dilepas

Untuk mempermudah melepas mainboard, perlu melepas dulu sandaran kertas dengan cara mencongkel kedua pengaitnya dengan hati-hati. Gunakan obeng minus untuk melakukannya.

Melepas pengait sandaran kertas

Ini adalah tampilan setelah sandaran kertas dibuka. Tanda-tanda panah merah tersebut adalah tempat-tempat baut yang perlu dilepas untuk mengeluarkan mainboard. Kabel-kabelnya juga perlu dilepas nantinya untuk memudahkan.

Melepas baut mainboard

Inilah tampilan mainboard setelah dikeluarkan.

Mainboard

Sekarang balik papan mainboard tersebut. Perhatikan tanda panah merah.

Chip EEPROM

Itulah chip EEPROM, cari kaki pin nomor 1 dan 4 lalu sambung dengan kabel.
Pasang kembali kabel-kabelnya.
Hidupkan printer lalu cartridge akan bergerak seperti biasa.
Matikan printer.
Lepas kabel tambahan yang menyambungkan kaki pin nomor 1 dan 4 tadi.
Lalu pasang mainboard seperti semula.

Berdasarkan sumber yang saya baca, jika tidak melepas kabel tambahan tadi, maka printer akan dikenali sebagai Epson S20. Saya sendiri sudah melepas kabel tersebut, akan tetapi ketika menghubungkan dengan komputer tetap saja terdeteksi sebagai Epson S20.

Stylus S20

Memang yang saya alami setelah menempelkan kabel tambahan dan menghidupkan printer, lampu resume masih berkedip-kedip. Perlu saya hidupkan dan matikan printer sampai beberapa kali baru lampunya normal. Dan ketika saya mencoba mencetak, kertas cuma masuk sedikit lalu cartridge berhenti dan lampu resume berkedip-kedip. Setelah printer dimatikan dan dihidupkan kembali, lampu dan cartridge kembali normal. Tapi jika digunakan untuk mencetak akan mengalami hal yang sama.
GAGAL!
